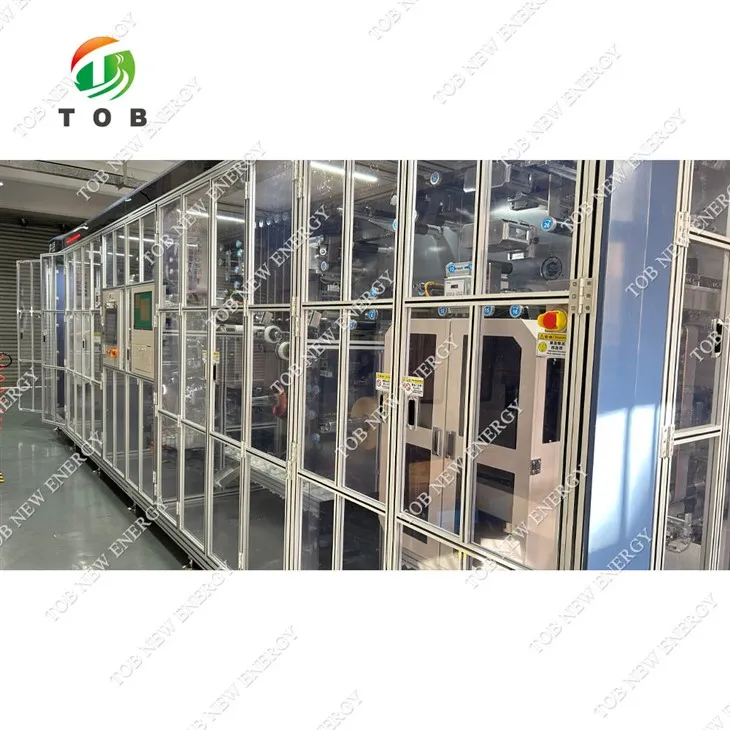

آلة القطع واللف بالليزر للخلايا الأسطوانية

وظيفة

وصف

القطع بالليزر الكهربائي

يتم قطع الأقطاب الكهربائية الموجبة والسالبة بدقة إلى شكل علامة التبويب المطلوبة أو علامة التبويب الكاملة، مع تشغيل مستقل اختياري.

لف تلقائي

تتم محاذاة الأقطاب الكهربائية والفواصل، ويتم التحكم في التوتر-، ويتم لفها وفقًا لمواصفات العملية باستخدام وحدة اللف التي يتم تشغيلها بواسطة المؤازرة-.

المحاذاة والتحكم في التوتر

يضمن فك الفاصل النشط وتصحيح الحواف تلقائيًا والتحكم في شد الحلقة-المغلقة محاذاة متسقة وتكوين طبقة متساويًا.

فحص اتفاقية مكافحة التصحر

يكتشف عيوب القطب الكهربائي أثناء التغذية؛ متكاملة مع ردود الفعل للرفض أو تصحيح العملية.

ما بعد-معالجة اللف

يتضمن شريط-النهاية، والطي المسبق لعلامة التبويب بالقطب الكهربائي-، وضبط الارتفاع، واختبار الدائرة القصيرة-، وفحص المظهر، وتتبع الرمز الشريطي، والتفريغ الآلي.

وحدات متكاملة

بكرات للأقطاب الكهربائية والفواصل، وتصحيح الشد والحواف، والقطع بالليزر، والقطع/الشريط، وفحص CCD، واللف، والتسطيح، والتفريغ الآلي.

إمكانية تتبع العملية

يتم تعقب كل خلية عن طريق مسح الباركود. يتم رفض الوحدات المعيبة تلقائيًا.

المعلمة

مواصفة

الأبعاد (الطول × العرض × الارتفاع)

أقل من أو يساوي 8400 × 2500 × 2650 مم (باستثناء المروحة)

وزن

حوالي. 14,000 كجم

تحميل الأرضية

أقل من أو يساوي 1000 كجم/م2

مزود الطاقة

380 فولت تيار متردد ±5%، 45 كيلووات، 50 هرتز

الهواء المضغوط

0.5-0.7 ميجا باسكال، 5000 لتر/دقيقة، الاستفادة 90%

مكنسة

-60 إلى -80 كيلو باسكال

درجة الحرارة المحيطة

10-35 درجة

نظافة

أكبر من أو يساوي 100,000 فئة، خالية من الغازات القابلة للاحتراق/التآكل والغبار

لون

يتم تقديم لوحة ألوان لكل عميل-

مادة

كمية لفة

العرض (مم)

سمك (ميكرومتر)

التسامح سمك

طول الورقة (مم)

القطر الخارجي (مم)

القطر الأساسي (مم)

الوزن الأقصى (كجم)

القطب الموجب

2

55–140

80–180

أقل من أو يساوي 3

1000–6000

أقل من أو يساوي 700

76.2±1

200

القطب السلبي

2

55–140

50–180

أقل من أو يساوي 3

1000–6000

أقل من أو يساوي 700

76.2±1

200

فاصل

2

55–140

12–30

أقل من أو يساوي 2

1000–6000

أقل من أو يساوي 400

76.2±1

40

نهاية-الشريط

2

10–110

20–70

-

80–200

أقل من أو يساوي 200

76.2±1

-

المعلمة

قيمة

ارتفاع الخلية (ح)

60-140 ملم

قطر الخلية (د)

30-50 ملم

نهاية-طول الشريط

80-200 ملم

نهاية-عرض الشريط

10-110 ملم

ارتفاع علامة التبويب القطب (ح)

5-10 ملم

غرض

مواصفة

كفاءة الإنتاج

أكبر من أو يساوي 12 صفحة في الدقيقة (أقصى طول للورقة 5000 مم، إبرة لف φ5 مم، 20 علامة تبويب سلبية، 15 علامة تبويب موجبة، طول علامة التبويب أقل من أو يساوي 13 مم)

عائد المنتج

أكبر من أو يساوي 99% (باستثناء عيوب المواد الواردة)

معدل فشل المعدات

أقل من أو يساوي 2%

محاذاة متعرجا

± 0.3 ملم

دقة الارتفاع الأساسية

± 0.5 ملم

دقة التفاف القطب

أقل من أو يساوي 0.5 ملم

استخدام المعدات

أكبر من أو يساوي 98%

لدغ على قطع

الوجه النهائي أقل من أو يساوي 7 ميكرومتر، جانبيًا أقل من أو يساوي 10 ميكرومتر

قطع فاصل

سكين ساخن

دقة طول القطب

6000 ±2 ملم

دقة المتراكمة

أقل من أو يساوي ±0.5 مم

دقة موضع تغذية القطب

أقل من أو يساوي ±1 مم

تقلب التوتر الموحد

أقل من أو يساوي ±5% (التحكم في الحلقة المغلقة-)

المعلمة

متطلبات

درجة حرارة العمل

23 ± 3 درجة؛ نقطة الندى: -40 ~ 20 درجة

درجة حرارة التخزين

-10~45 درجة؛ نقطة الندى: -40 ~ 20 درجة؛ لا التكثيف

الضوضاء (اختياري)

أقل من أو يساوي 75 ديسيبل على مسافة 1 متر من جدار المعدات

سعة التحميل الأرضية

أقل من أو يساوي 1000 كجم/م2
