آلة فرز الخلايا الأسطوانية الأوتوماتيكية مع لصق الحلقة العازلة
TOB-4518B آلة الحشو والمسح والفرز الأوتوماتيكية المتكاملة هي جهاز آلي لخلايا البطارية الأسطوانية، والتي تحقق لصق وسادة العزل التلقائي والاختبار التلقائي للمقاومة الداخلية والجهد والمعلمات الأخرى.
Xiamen TOB New Energy Technology Co., Ltd. هي واحدة من أكثر الشركات المصنعة والموردة موثوقية لآلة فرز الخلايا الأسطوانية الأوتوماتيكية مع لصق الحلقة العازلة في الصين. مرحبًا بكم في شراء آلة فرز الخلايا الأسطوانية الأوتوماتيكية عالية الجودة مع لصق الحلقة العازلة بأسعار تنافسية من مصنعنا. إذا كان لديك أي استفسار حول التعاون، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.
آلة فرز الخلايا الأسطوانية الأوتوماتيكية مع لصق الحلقة العازلة واختبارها ومسح الباركود
مواصفة
وصف الوظيفة
TOB-4518B آلة الحشو والمسح والفرز الأوتوماتيكية المتكاملة هي جهاز آلي لخلايا البطارية الأسطوانية، والتي تحقق لصق وسادة العزل التلقائي والاختبار التلقائي للمقاومة الداخلية والجهد والمعلمات الأخرى.
وهو مزود بنظام اختبار تلقائي عالي الدقة-للمقاومة الداخلية والجهد الكهربي. وفقًا لقيم المقاومة والجهد الداخلية المحددة في البرنامج، يقوم الجهاز بتوصيل خلايا البطارية بدقة إلى الدرجات المحددة، ويمكن للنظام تحقيق فرز يصل إلى 10 مستويات كحد أقصى.
يمكن للجهاز اختبار ومطابقة خلايا البطارية في الساعة، بكفاءة 4000-4500 قطعة لسلسلة 18/21، و3000-3500 قطعة لسلسلة 26/32. إنه يتميز بتصميم هيكلي موجز وأنيق مع أداء مستقر.
تدفق العملية
التحميل اليدوي ← النقل بالناقل ← لصق الحلقة العازلة الأوتوماتيكية ← اختبار الجهد والمقاومة الداخلية ← مسح الباركود ← الفرز في القنوات المخصصة ← تسجيل البيانات وتخزينها
هيكل آلة الفرز
1. الجهاز لديه هيكل مدمج ومعقول، مظهر جميل ومساحة أرضية صغيرة.
2. الجهاز سهل التشغيل دون الحاجة إلى موظفين محترفين، ويمكن لجميع العاملين إتقانه بسهولة.
3. يتم التحكم بالجهاز عن طريق بطاقة التحكم بالحركة بالإضافة إلى جهاز الكمبيوتر. بطاقة التحكم في الحركة مسؤولة عن تغذية خلايا البطارية ونقلها وجمعها، في حين أن الكمبيوتر الشخصي هو المسؤول عن جمع البيانات من أدوات اختبار البطارية وفرز الدرجات حسب الجهد والمقاومة الداخلية. من السهل التعلم والتشغيل، مع كفاءة عمل عالية، وتكاليف عمالة منخفضة وأداء ممتاز للمنتج.
4. يتكون الجهاز من صفائح معدنية ملفوفة عالية الجودة-سُميكة وباردة{2}}وإطار من الألومنيوم.
5. الجهاز مجهز بعجلات متحركة عالمية لسهولة الحركة أثناء النقل.
6. تم تكوين الجهاز مع إنذار الصوت والضوء، والإغلاق التلقائي بعد الانتهاء من الفرز، وله وظائف مثل تنظيف المواد، إنذار المواد الكاملة وإنذار الخطأ. يمكن ضبط معلمات التشغيل وفقًا لمتطلبات العملاء الفعلية.
المواصفات الفنية
| المعلمة | مواصفة |
| نموذج | توب-4518ب |
| قوة المعدات | 3.6 كيلو واط |
| مزود الطاقة | 220 فولت تيار متردد، 50 هرتز/60 هرتز |
| 110 فولت تيار متردد، 50 هرتز/60 هرتز (مخصص للتصدير) | |
| ضغط الهواء | 0.4 – 0.8 ميجا باسكال |
| أنواع الخلايا القابلة للتطبيق | TOB-4518B-1821: 18650 / 21700 (غير قابل للتبديل) |
| TOB-4518B-2632: 26650 / 32700 (غير قابل للتبديل) | |
| TOB-4518B-3214: 32140 / 40135 (غير قابل للتبديل) | |
| عرض الورق العازل | 110 ±1 ملم |
| القطر الداخلي | 75 ±1 ملم |
| القطر الخارجي | أقل من أو يساوي 350 ملم |
| سماكة | 0.1 – 0.5 ملم |
| محرك الحشو | محرك تردد متغير 400 واط |
| مناور | أذرع آلية مزدوجة |
| أداة الاختبار | جهاز اختبار السرعة العالية HK3560-. |
| دقة الجهد | 0.00001 V |
| دقة المقاومة الداخلية | 0.01 mΩ |
| فرز القنوات | 10 موافق + 1 NG (نماذج 1821/2632) |
| 5 موافق + 1 NG (موديل 3214) | |
| نطاق الجهد | 0.0000 – 6.0000 V |
| نطاق المقاومة الداخلية | 0.00 – 999.99 mΩ |
| كفاءة الإنتاج | 4000–4500 قطعة/ساعة (سلسلة 18/21) |
| 3000–3500 قطعة/ساعة (سلسلة 26/32) | |
| قدرة هوبر | ~ 400 قطعة |
| الأبعاد (الطول × العرض × الارتفاع) | 3660 × 1400 × 1800 ملم |
| وزن | ~ 800 كجم |
| معدل العائد | 99.8% |
| وقت تشغيل المعدات | >90% |
قائمة تكوين المعدات
|
اسم |
كمية |
نموذج |
الشركة المصنعة |
|
محرك سيرفو لإزاحة خلية البطارية |
1 قطعة |
MS-60STE-20P4 |
شينجيه |
|
سائق سيرفو إزاحة خلية البطارية |
1 قطعة |
DS5L1-20P4-بات |
شينجيه |
|
تصنيف محرك سيرفو للمحور X- |
1 قطعة |
MS-60STE-20P4 |
شينجيه |
|
تصنيف برنامج التشغيل المؤازر للمحور X- |
1 قطعة |
DS5L1-20P4-بات |
شينجيه |
|
تصنيف محرك سيرفو للمحور Z- |
1 قطعة |
MS-60STE-20P4 |
شينجيه |
|
تصنيف برنامج التشغيل المؤازر للمحور Z- |
1 قطعة |
DS5L1-20P4-بات |
شينجيه |
|
وحدة تقدير المحور X-. |
1 قطعة |
142-1030 |
/ |
|
وحدة تصنيف المحور -Z |
1 قطعة |
142-210 |
/ |
|
تصنيف الكرة اللولبية |
2 مجموعات |
1616 |
هيوين (تايوان) |
|
شريط تمرير الدرجات |
4 مجموعات |
هرمون النمو15 |
هيوين (تايوان) |
|
محرك تثقيب الوسادة |
1 مجموعة |
محرك تردد متغير 400 واط |
ليتشوانغ |
|
محول التردد |
1 مجموعة |
700W |
دلتا |
|
محرك نقل خلية البطارية |
1 مجموعة |
محرك تروس 25 واط |
تايلي |
|
محرك جمع النفايات |
1 مجموعة |
محرك تروس 25 واط |
تايلي |
|
محرك السائر |
2 قطعة |
86118 |
تشيلي |
|
سائق موتور |
2 قطعة |
DS542 |
تشيلي |
|
مكون مسح الباركود |
1 قطعة |
5060 |
هيكفيجن |
|
جهاز كمبيوتر |
1 قطعة |
DMC1008 |
فوتونج |
|
شاشة عرض |
1 قطعة |
24 بوصة |
شيغو |
|
مبرمج PLC |
1 قطعة |
XD5-60T6 |
شينجيه |
|
اختبار |
1 قطعة |
HK3560 |
هيبوتيك |
|
دبوس الاختبار |
20 قطعة |
PH-18M23L |
/ |
|
مكونات هوائية |
1 مجموعة |
/ |
إيرتاك، ستار |
|
الاستشعار |
1 مجموعة |
/ |
ليرونج/إيرتاك/أومرون |
|
تبديل إمدادات الطاقة |
2 قطعة |
24V5A |
يعني حسنا (تايوان) |
|
تبديل إمدادات الطاقة |
2 قطعة |
48V10A |
يعني حسنا (تايوان) |
|
أجزاء الآلات |
1 دفعة |
/ |
/ |
|
نظام التحكم |
1 مجموعة |
/ |
/ |
|
الهيكل والإطار |
1 مجموعة |
إطار من سبائك الألومنيوم، لمسة نهائية من الصفائح المعدنية للخبز |
/ |
|
إنذار النظام |
1 مجموعة |
شيهلين |
شيهلين الكهربائية (تايوان) |
بيئة التشغيل
1. درجة الحرارة الداخلية: -30 درجة ~ 70 درجة
2. الرطوبة الداخلية: أقل من 75%
3. موقع المصنع: لا يوجد تلوث ولا يوجد تداخل كهرومغناطيسي قوي

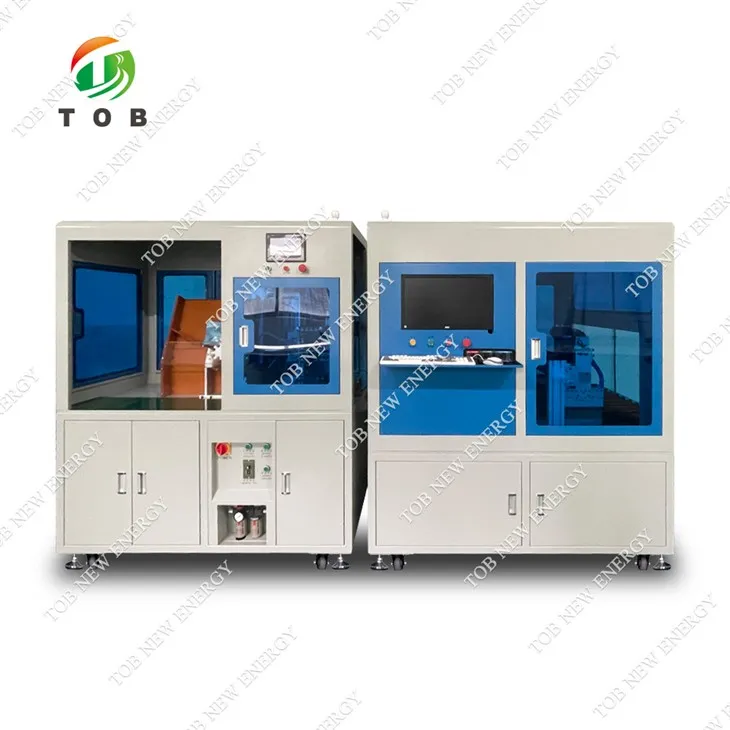

عرض المنتج
|
|
|
|
الموديل: TOB-4518B الفرز التلقائي للخلايا الأسطوانية، ولصق الحلقات العازلة، والاختبار، ونظام مسح الباركود |
بديل بسيط: آلة لصق الحلقة العازلة:توب-450-1821 آلة فرز الخلايا الأسطوانية:توب-1810ب |
