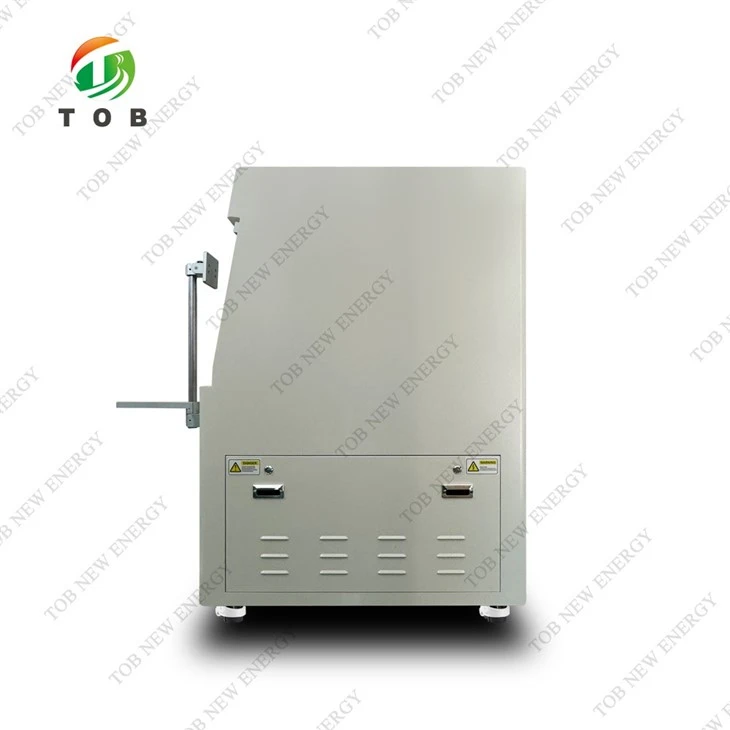

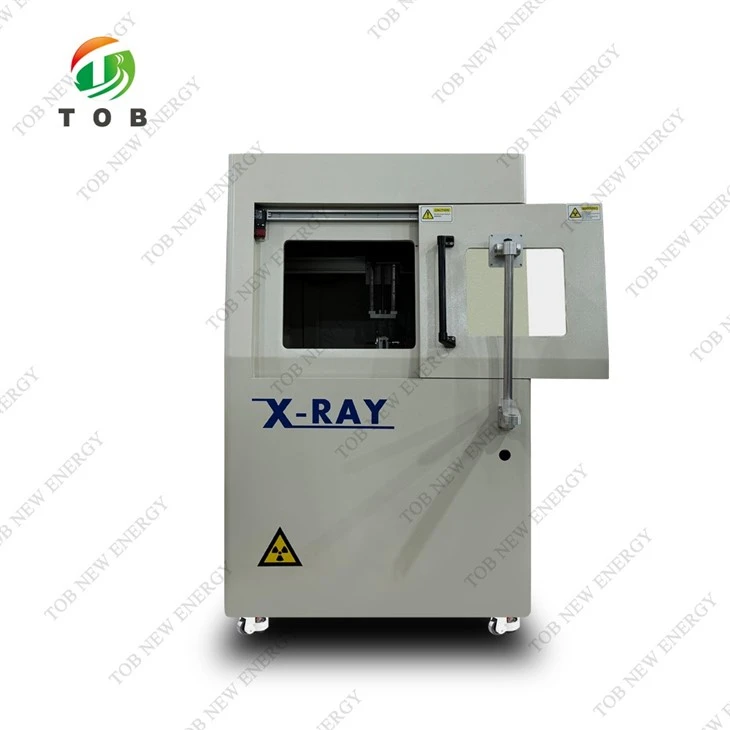

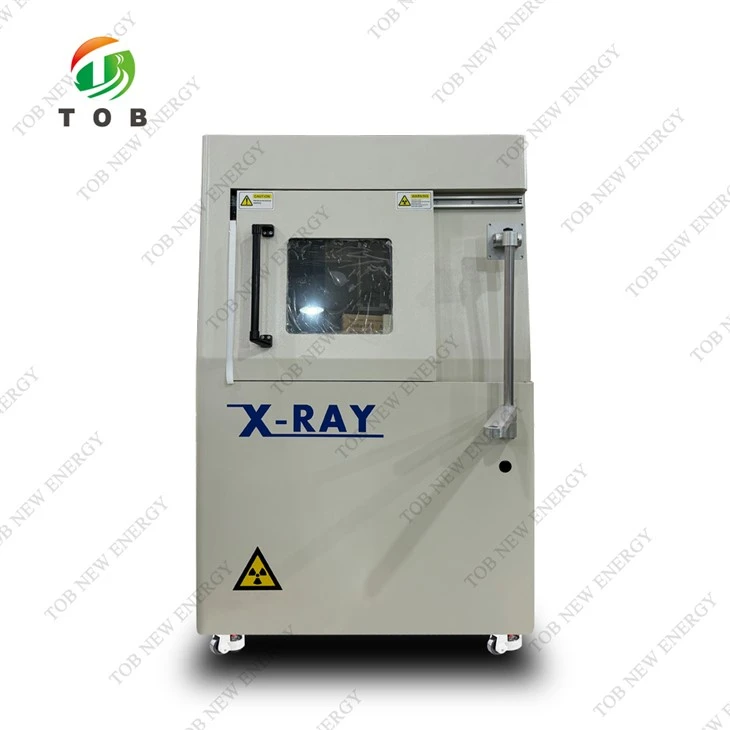

نظام فحص الأشعة السينية

النموذج: TOB-X-RAY -1
نظام فحص الأشعة السينية في إنتاج بطارية الليثيوم أيون عبارة عن أجهزة اختبار غير مدمرة تستخدم تقنية تصوير الأشعة السينية. وهي مصممة لتفقد العيوب الهيكلية الداخلية (على سبيل المثال ، اختلال الإلكترود ، الفراغات لحام ، ثني علامة التبويب) في الوقت الفعلي ، وضمان سلامة البطارية والاتساق. مع إمكانية الاختراق العالية ودقة مستوى الميكرون ، يتم دمج هذه الأنظمة على نطاق واسع في خطوط الإنتاج الآلية للبطاريات الأسطوانية والمنشورية والنوع.

إرسال التحقيق

الدردشة الآن

مقدمة المنتج

نظام فحص الأشعة السينية

مواصفة

آلة فحص الأشعة السينية في إنتاج بطارية الليثيوم أيون هي أجهزة اختبار غير مدمرة باستخدام تقنية تصوير الأشعة السينية. وهي مصممة لتفقد العيوب الهيكلية الداخلية (على سبيل المثال ، اختلال الإلكترود ، الفراغات لحام ، ثني علامة التبويب) في الوقت الفعلي ، وضمان سلامة البطارية والاتساق. مع إمكانية الاختراق العالية ودقة مستوى الميكرون ، يتم دمج هذه الأنظمة على نطاق واسع في خطوط الإنتاج الآلية للبطاريات الأسطوانية والمنشورية والنوع.

سمات

· 130 كيلو فولت (<7 µm) closed X-Ray Generator

· كاشف اللوحة المسطحة HD

· منصة التفتيش المسطح ونظام حركة المحور 4 -

· X- Ray Tube & Detector الرفع التلقائي والهبوط ، مع نظام تحديد موقع نقطة مستهدف مناسب

· نظام معالجة صور DXI متعدد الوظائف ، الكشف عن CNC قابل للبرمجة

نموذج:TOB-X-RAY -1

غرض	وصف	تحديد
أنبوب الأشعة السينية	الأعلى. الفولتية ، اكتب	130kV ، مغلق
	استهلاك الطاقة	40W
	حجم البقعة البؤرية	<7 μm
	نطاق الحركة (لأعلى ولأسفل)	120mm
	تكبير النظام	600X
كاشف	HD FPD منطقة فعالة	130*130mm
	حجم بكسل	85μm
	مصفوفة بكسل	1535*1536
	نطاق الحركة (لأعلى ولأسفل)	280mm
كمبيوتر النظام	نظام التشغيل	الكمبيوتر الصناعي ، معالج i7 ، ورب 10
كمبيوتر النظام	شاشة	22 "شاشة LCD
برمجة	واجهة المستخدم	نظام معالجة الصور DXI متعدد الوظائف
منصة العمل	الأعلى. منطقة التحميل	500mm × 500mm
	الأعلى. منطقة التفتيش	420mm × 360mm
	الأعلى. تحميل الوزن	10 كجم
	التحكم في الحركة	عصا التحكم والماوس ولحم المفاتيح
ملاحة	آلة تصوير	كاميرا HD ، نقطة الليزر
محور	مناور	4- المحور مع x \/ y \/ z1 \/ z2
ميزات المعدات	مزود الطاقة	AC 11 0 ~ 220V (± 10 ٪) 50Hz ، 3.0kW
	البصمة \/ الوزن الصافي	1080 (W) × 1180 (D) × 1730 (H) MM ، 1250 كجم
	حزمة \/ إجمالي الوزن	قفص الخشب الرقائقي ، 146 (W) x128 (D) x196 (H) cm ، 1400kg
الملحقات الاختيارية	1.Barcode الماسح الضوئي ؛ 2.DimensionMeasurementgauge 3.bad علامة ، لا يتم تضمين السعر هذه العناصر
ضمان	ضمان لمدة عام واحد ، استبدال مجاني الأجزاء بسبب عيب الشركة المصنعة الأصلية ، ولكن توقع الأضرار من صنع الإنسان وقوة القوة

سلامة الأشعة السينية: تلبي جميع آلات الأشعة السينية تنظيم FDA-CDRH CFR 21 1020. ينص معيار FDA - CDRH لأنظمة الأشعة السينية على أن انبعاثات الإشعاع لن يتجاوز. 5millirem A \/HR.2" من أي سطح خارجي. أجهزتنا (تسرب<1μSv/h) are typically 5- 10 times less than the international standards.
