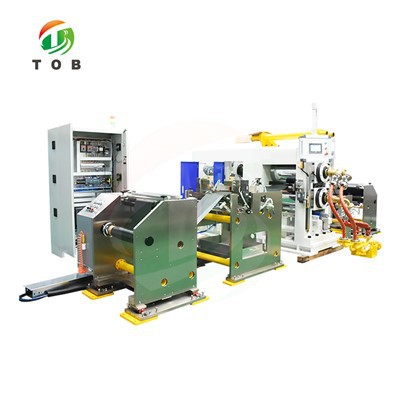

لفة إلى لفة المغطي

1. الموديل: TOB-TBJY300-1J
2.Function: طلاء متقطع وآلة الضغط الأسطوانة
3. عرض الطلاء الفعال: أقل من أو يساوي 280 مم
4. قسم الفرن: 1 م/قسم

إرسال التحقيق

الدردشة الآن

مقدمة المنتج

آلة الطلاء المستمر والمتقطع والضغط الأسطوانة

تخصيص

1. مقدمة المنتج

آلة الطلاء المتقطع والضغط بالأسطوانة عبارة عن معدات طلاء نقل بثلاث أسطوانات، يمكنها تنفيذ الطلاء المستمر والمتقطع، ثم اللف بدقة عالية، يتم استخدامها لطلاء السطح وعملية الدرفلة للركائز المختلفة. هذه المعدات ملائمة للباحثين في الاستخدام، وتلبي متطلبات دقة الطلاء واتساقه، وهو نفس تصميم الإنتاج. له تأثير تجفيف ممتاز. إنه خيار مثالي للبحث والتطوير في بطاريات الليثيوم أيون والمكثفات الفائقة وبطاريات النيكل والبطاريات الثانوية الأخرى.

2. الميزات الرئيسية

لا.	سمات
1	يمكنها التبديل بحرية لتحقيق الطلاء المستمر والمتقطع.
2	التحكم في شد المواد الأساسية، تشغيل الحزام المستقر، مجهز بجهاز تصحيح.
3	فرن الهواء الساخن، نفخ على الوجهين لأعلى ولأسفل، تأثير تجفيف عالي الجودة.
4	طلاء نقل ثلاثي الأسطوانات مع نافذة طلاء واسعة.
5	قياس مكشطة الفاصلة، مع آلية ضبط دقيقة، لتحقيق دقة طلاء عالية.
6	جهاز اختياري لاستعادة ومعالجة المذيبات.
7	لفة إطار جسري متكامل ، وتصنيع الآلات الدقيقة باستخدام الحاسب الآلي ، لضمان الدقة العالية والاستقرار العالي.
8	الأسطوانة مصنوعة من مادة موليبدينوم الكروم المدرفلة على البارد المستوردة عن طريق طلاء الكروم السطحي المعالج بالحرارة والمعالجة المبردة، مع صلابة داخلية وخارجية عالية ومقاومة جيدة للتآكل.
9	النظام الهيدروليكي المستورد الأمريكي الأصلي، التحكم الآلي في ضغط المتداول.
10	آلية التدحرج الهيدروليكية المتوازنة الحاصلة على براءة اختراع، الحفاظ على الضغط المستقر، تجانس التدحرج الجيد في الاتجاه العرضي والطولي.
11	جهاز تعديل فجوة لفة نوع الكتلة المائلة، وتعديل عرض السطح.
12	شاشة اللمس PLC ملائمة للتحكم في إعداد المعلمة.
13	قم باللف بشكل مستمر لتجنب قطع النفايات.
14	آلية اللف مجهزة بجهاز تصحيح الانحراف التلقائي لضمان أن حافة المادة بعد اللف نظيفة.

3. وظيفة الطلاء

لا.	غرض	المقياس التقني	ملاحظة
1	نظام مناسب	NCM، LFP، LCO، LMO، الجرافيت، كربون السيليكون وطلاء البطاريات للأنظمة الأخرى
2	طريقة الطلاء	طلاء مستمر ومتقطع	آلة طلاء النقل
3	قسم الفرن	1 م/القسم
4	سرعة الطلاء	{{0}}~0.5 م/دقيقة	اعتمادا على حالة التجفيف
5	سمك المادة الأساسية	الرقائق : 8-30أم، رقائق النحاس : 8-30أم
6	عرض الأسطوانة	330 ملم
7	عرض الطلاء الفعال	أقل من أو يساوي 280 ملم
8	طلاء الأسطوانة	Φ120mm
9	الأسطوانة الممسحة	Φ80mm
10	دقة الطلاء	± 3um
11	دقة الوزن للطلاء على الوجهين (مجم/سم2)	قيمة مركز الطلاء ±1.0%
12	مناسبة لزوجة الطين	2000 ~ 12000 (ملي باسكال)
13	نطاق سمك جاف للطلاء من جانب واحد	20-200μm
14	خصائص المذيبات	مذيب زيتي NMP(sg=1.033,bp=204 درجة )
14	خصائص المذيبات	مذيب مائي H2O/NMP(sg=1.000,bp=100 درجة )
15	مناسبة لمجموعة المحتوى الصلبة	20~85%
16	دقة حجم الطلاء (مم)	L أقل من أو يساوي ±1، W أقل من أو يساوي ±0.5	L: اتجاه الطول W: اتجاه العرض
17	دقة المحاذاة الأمامية والخلفية (مم)	L أقل من أو يساوي ±1، W أقل من أو يساوي ±0.5	L: اتجاه الطول W: اتجاه العرض

* مقدمة لهيكل أجزاء الطلاء:

1 ، الفك المتكامل ، آلية رأس الآلة:

لا	غرض	المعايير الفنية	ملاحظات
1.	على هيكل تركيب الأسطوانة	إطار فولاذي مثبت بقوة
2.	معالجة سطح الأسطوانة	الأكسدة السطحية لفات الألمنيوم المعدنية
3.	نظام التحكم في التوتر	التحكم الآلي في التوتر المستمر، نطاق التوتر 0 ~ 50N، التحكم في محرك سيرفو
4.	طريقة التصحيح	التحكم التلقائي في EPC، السكتة الدماغية 50 مم
5.	تغذية طريقة تفكيك المواد	يتم تثبيت لفة المواد بواسطة عمود قابل للنفخ 3-بوصة؛
5.	تغذية طريقة تفكيك المواد	تفكيك عمود تمدد الهواء المفرد
6.	الحد الأقصى لقطر الفك	Ф250mm
7.	الحمولة القصوى للعمود القابل للنفخ	80 كجم
8.	عدد مهاوي الفك والتضخم	1 قطعة
9	محرك الدفع الرئيسي	أجهزة السيارات
10	معالجة سطح الأسطوانة	الأكسدة السطحية لفات الألمنيوم المعدنية
11	هيكل مكشطة	مكشطة فاصلة على الوجهين
12	أسطوانة الطلاء (الأسطوانة الفولاذية)	طلاء الكروم الصلب
13	الأسطوانة الخلفية (الأسطوانة المطاطية)	السطح مغلف بمادة EPDM المستوردة
14	مكشطة تعديل الارتفاع المتقطع	دليل التكيف؛
15	وضعية رأس واحدة	التثبيت والتشغيل قبل تجفيف النفق

2، طلاء نفق التجفيف

لا	غرض	المعايير الفنية	ملاحظة
1.	هيكل الفرن	تسخين مستقل بطبقة مزدوجة، مرتبة لأعلى ولأسفل
2.	طول الفرن	1 متر / قسم
3.	مادة	الفولاذ المقاوم للصدأ SUS304
4.	التحكم في درجة الحرارة	مقسمة إلى التحكم في درجة حرارة العمل العادية، ومراقبة درجة الحرارة الزائدة والتحكم في حماية الإنذار، وقطع مصدر الطاقة الرئيسي للتدفئة؛ كل قسم هو سيطرة مستقلة تماما
5.	طريقة التدفئة	تسخين الطاقة للتحكم في الإشارة التناظرية، وهيكل دوران الهواء الساخن
6.	قوة التسخين للفرن ذو القسم الواحد	6 كيلو واط
7.	درجة الحرارة في نفق التجفيف	التصميم بحد أقصى 150 درجة، فرق درجة الحرارة في الفرن ذو القسم الواحد أقل من أو يساوي ± 2.5 درجة
8.	طريقة النفخ	نفخ الهواء العلوي والسفلي، جسم تسخين مشترك لغرفة الهواء العلوية والسفلية
9.	هيكل فوهة الرياح	يتم شق فتحة الفوهة بواسطة قالب خاص
10.	التحكم في المروحة	التحكم في المقاولين
11.	التحكم في التدفئة	تتابع الحالة الصلبة
12.	مادة المروحة	الفولاذ المقاوم للصدأ SUS304
13.	نظام استعادة المذيبات	خياري

* وظيفة لف الأسطوانة:

1	الغرض المتداول	اضغط على مادة البطارية المغلفة برقائق الألومنيوم أو رقائق النحاس	ملاحظة
2	الحد الأقصى لسمك الفتح لمطحنة الدرفلة	2 ملم
3	عرض المتداول	الحد الأقصى 300 ملم

* معلمات لف الأسطوانة:

1	قوة المتداول	الأعلى. 35T (يمكن تخصيصها للزيادة)	ملاحظة
2	السرعة الميكانيكية	الحد الأقصى 10 م/دقيقة
3	قطر اللفة:	Ф200 مم؛ المادة: 9Cr3Mo
4	صلابة سطح الأسطوانة	>HRC65
5	عرض سطح الأسطوانة	330 ملم
6	وضع الضغط لأسفل	هيدروليكي
7	دقة المتداول	± 2.5 أم
8	الحد الأقصى لفتح مطحنة الدرفلة	2 ملم
9	المخفض وعلبة التروس	وحدات
10	محرك مطحنة الدرفلة	محرك تحويل تردد التيار المتردد
11	لف	مع وظيفة التصحيح ووظيفة التحكم في التوتر

*نظام التحكم:

لا	غرض	المعايير الفنية	ملاحظة
1	نظام التحكم الرئيسي	شاشة تعمل باللمس، PLC، نظام مؤازر
2	وضعية التشغيل	توقف يدوي، أوتوماتيكي، في حالات الطوارئ؛ يمكن تشغيل الجهاز بأكمله قبل وبعد
4	حالة إنذار	عندما يفشل الجهاز، ستعرض شاشة اللمس شاشة التصحيح المقابلة

*دقة الأجهزة

لا	غرض	المعايير الفنية	ملاحظات
1.	مكشطة	القفز الدائري أقل من أو يساوي ± 1.5um، Ra0.4، الاستقامة أقل من أو يساوي ± 1.5um
2.	أسطوانة الطلاء (الأسطوانة الفولاذية)	قفزة دائرية أقل من أو يساوي ± 1.5um، Ra0.4 استقامة أقل من أو يساوي ± 1.5um
3.	لفة الغراء	القفز الدائري أقل من أو يساوي 10um، الاستقامة أقل من أو يساوي 10um
4.	لفافة	القفز الدائري أقل من أو يساوي ± 2um، Ra0.4، الاستقامة أقل من أو يساوي ± 2um
5.	تصحيح الانحراف	±0.2 مم

* حجم مظهر المعدات ووزنها: الحجم L3100 * العرض 1040 * الارتفاع 1100 مم الوزن: حوالي 1300 كجم من أقدام العجلات المثبتة.

7. متطلبات بيئة التثبيت

1) درجة الحرارة المحيطة لرأس الآلة هي 25 ~ 30 درجة، والباقي 10 ~ 40 درجة؛

2) الرطوبة النسبية لرأس الآلة: الكاثود RH أقل من أو يساوي 35%، الأنود RH أقل من أو يساوي 98%، والبعض الآخر أقل من أو يساوي 98%؛

8. مرافق الدعم

1) مصدر الطاقة: 3PH 380V، 50HZ، نطاق تقلب الجهد: + 8% - -8%؛ الطاقة الإجمالية لقوة البدء هي 13KW؛

2) الهواء المضغوط: بعد التجفيف والترشيح والتثبيت، يكون ضغط المخرج أكبر من 5.0kg / cm2;

9. طرق الصيانة والاحتياطات

1. بعد تشغيل الجهاز، يجب إعادة الأسطوانة المطاطية إلى الصفر أولاً.

2. يتم الحفاظ على نظافة أسطوانة طلاء الرأس، وشفرة الأسطوانة الفاصلة، والأسطوانة المطاطية، والأسطوانة الانتقالية قبل وبعد كل عمل.

3. حافظ على نظافة الأجزاء المتحركة وتشحيمها ومواصلة التحرك بسلاسة.

4. قم بفحص البراغي والصواميل والدبابيس والمثبتات الأخرى بانتظام في أجزاء مختلفة لمنع الارتخاء ومنع حوادث جودة المنتج؛ لا يُسمح لشخصين أو أكثر بالعمل أثناء العملية لتجنب الإصابة العرضية.

5. لا تستخدم المنظفات الزيتية لمسح الأسطوانة المطاطية.
