آلة تغليف شرنك فيلم البطارية الأوتوماتيكية



ماكينة التغليف بالشرنك الأوتوماتيكية ذات البطارية الأسطوانية PVC





1 مقدمة لوظائف الجهاز ومبادئه

يتم استخدام آلة تغطية الفيلم الأوتوماتيكية للبطارية الأسطوانية ذات الغلاف الأوتوماتيكي PET / PVC، إضافة وسادة العزل وقولبة الانكماش الحراري. الآلة بأكملها تعتمد هيكل نقل السلسلة، ويتم امتصاص البطارية على المقعد المغناطيسي ذو درجة الحرارة العالية، ويتم تصعيد السلسلة ونقلها، وأنبوب تحديد المواقع القابل للتقلص الحراري، وتحديد المواقع الثانوية، وانكماش الهواء الساخن، ومظهر كشف CCD، اكتمال التفريغ التلقائي لخط تجميع البطارية بالتسلسل



2 سير عمل المعدات

تغذية القادوس ← البطارية تلقائيًا إلى حامل مغناطيس سلسلة الناقل ← بطارية ناقل متدرجة ← وضع أنبوب قابل للتقلص بالحرارة ← ارتفاع الغلاف الثابت ← الموضع الثاني ← الانكماش الحراري ← إيقاف البطارية عن حامل المغناطيس ← فحص مظهر فيلم CCD ← تفريغ البطارية إلى خط التجميع



3 المعلمات التقنية للمعدات

معدل تأهيل المنتج	98% (يشير فقط إلى خردة المنتج لأسباب تتعلق بالمعدات)
قدرة المعدات / السرعة	أكبر من أو يساوي 40-45PPM، (نظرًا لاختلاف المادة قليلاً)
معدل استخدام المعدات	أكبر من أو يساوي 98% (فقط بسبب عطل في المعدات)
المعدات الكهربائية	الجهد 380 فولت 50 هرتز ؛ تقلبات الجهد أقل من ± 10%؛ قوة المعدات: 8KW؛
متطلبات مصدر الغاز	أكبر من أو يساوي 0.6Mpa (مقدم من العميل)؛
تصميم آلة	يجب أن تكون ممتازة في بيئة العمل
المواد الهيكلية للآلة	ويفضل أن تكون مصنوعة من الألومنيوم والفولاذ المقاوم للصدأ أو مطلية بالكهرباء للحماية من التآكل.
الوزن العام للمعدات	900 كجم

4 المكونات الرئيسية

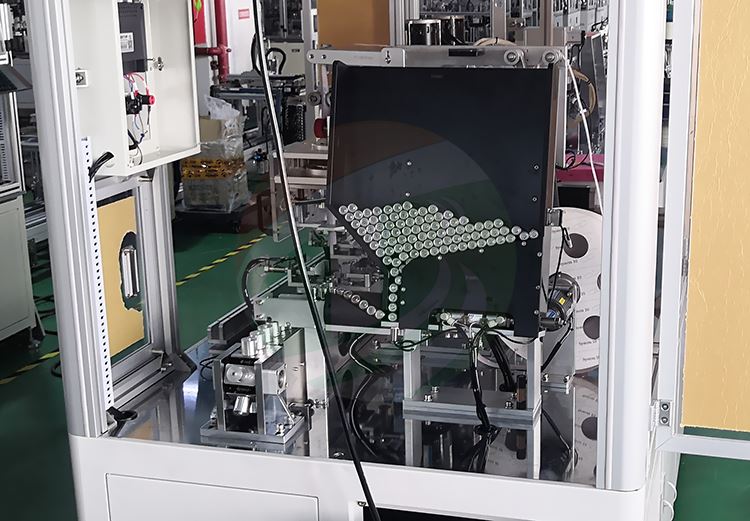

4.1 القادوس: يقوم الموظف بوضع البطارية النظيفة في القادوس، ويقوم القادوس تلقائيًا بتغذية السلسلة الميكانيكية لدفع تغذية البطارية.

4.2 آلية الأكمام: مجموعة واحدة، بما في ذلك تفكيك الملف، وقضيب التوجيه، وقضيب التوجيه، ومحرك مؤازر التوجيه، وقاطع الحلقة الدوارة، والوضع الثانوي الدقيق للأنبوب القابل للانكماش الحراري ذو القاع العالي؛ البطارية بواسطة الأسطوانة قم بقيادة الكتلة V لتحقيق تحديد موضع البطارية بدقة. الأنبوب القابل للتقلص بالحرارة عبارة عن تغذية ذات طول ثابت وقطع حلقة أوتوماتيكية. يتم استخدام رابط الشريط عند استبدال اللفة لضمان الاستمرارية وسهولة التشغيل. يتم توجيه القاطع بواسطة غلاف توجيهي لضمان الدقة، ويتم تشغيل القطع الدائري للشفرة بواسطة محرك متدرج.

4.3 تعمل آلية تصحيح الوضع على تصحيح موضع البطارية وتركيب المغناطيس قبل الانكماش الحراري، بحيث يجذب المغناطيس منتصف الجزء السفلي من البطارية، مما يضمن عدم ملامسة الحافة السفلية للانكماش الحراري للمغناطيس وتجنب الانكماش الحراري. الشباك السفلي.

4.5 صندوق الانكماش الحراري (فرن الانكماش الحراري): فرن انكماش الهواء الساخن، توزيع دوران الهواء الساخن في الفرن، درجة حرارة الهواء الساخن الموحدة، التحكم الدقيق، تدور البطارية باستمرار عندما تتحرك سلسلة النقل حول الفرن لضمان توحيد الانكماش الحراري أنبوب قابل للانكماش بالحرارة، الأنبوب القابل للانكماش بالحرارة يتقلص بالحرارة ويلتصق بسطح البطارية ويظل جميلاً.

4.6 اكتشاف CCD: بعد الانكماش، يتم تفريغ البطارية، ويكتشف CCD البطارية فوق التفريغ، ويتم تقليص الغلاف بالحرارة للكشف عن الاستدارة والمظهر لمعرفة ما إذا كان هناك تجاعيد وخيوط.

4.7 آلية لوحة سلسلة النقل والإخراج: وهي تتكون بشكل أساسي من سلسلة ضرس ومحرك متدرج. إنها تكمل التغذية المرحلية للبطارية، وتدخل البطارية المحملة إلى المنطقة الوظيفية مثل الغلاف، والوسادة المطاطية، والانكماش الحراري والتفريغ. بطارية امتصاص اللوحة المغناطيسية على لوحة السلسلة



5 التكوين العام للمعدات والمعايير

1. لون المعدات: اللون القياسي أو حسب متطلبات العميل.

2. تم قياسها من الجدار الخارجي للآلة بمقدار 100 مم، وضوضاء المعدات أقل من أو تساوي 80 ديسيبل.

3. يتم توفير دليل التشغيل باللغة الإنجليزية ودليل صيانة المعدات.

4. قم بتسليم مخطط التحكم الكهربائي للآلة، ومخطط التحكم الهوائي، ومواصفات الأجزاء المشتراة بشكل عشوائي.

7. تقديم قائمة بالأجزاء القابلة للتآكل، بما في ذلك الاسم وعدد الآلات الفردية والمواصفات أو الرسومات والعلامات التجارية وغيرها من المعلومات.

8، يمكن توصيل خط المعدات بالكامل بنظام MES (ولكن لا يحتوي على نظام MES)



6 متطلبات بيئة استخدام المعدات

1- درجة الحرارة المحيطة: تحددها البيئة النباتية للطرف "أ"؛

2. التحكم في مصدر الطاقة: ثلاثي الطور 480V، 60HZ/60HZ، 5KVA نطاق تذبذب الجهد: +10%~–10%؛

3. الهواء المضغوط: بعد التجفيف والترشيح وتنظيم الجهد: يكون ضغط المخرج أكبر من 6.0kg / cm2.
