آلة اللحام بالليزر لمجمعات تيار البطاريات الأسطوانية









نظرة عامة على المنتج

● تم تصميم آلة اللحام بالليزر TOB-ZFJ50320-3000 هذه لبطاريات أيون الليثيوم الأسطوانية-، مع التركيز على اللحام عالي الدقة لمجمعات التيار الموجب والسالب.

● يتم استخدامه بشكل شائع في خطوط إنتاج البطاريات، والتصنيع التجريبي، والمختبرات-إلى-بيئات الإنتاج الضخم-حيث يعد اتساق اللحام ومعدل الإنتاجية واستقرار العملية أمرًا بالغ الأهمية.

● يدمج النظام تحديد موضع الخلايا المعتمد على التركيبات-، والضغط الهوائي، واللحام بالليزر الجلفانومتر، مما يتيح محاذاة دقيقة ونتائج لحام مستقرة لهياكل البطاريات التي لا تحتوي على طاولات.



وصف المنتج

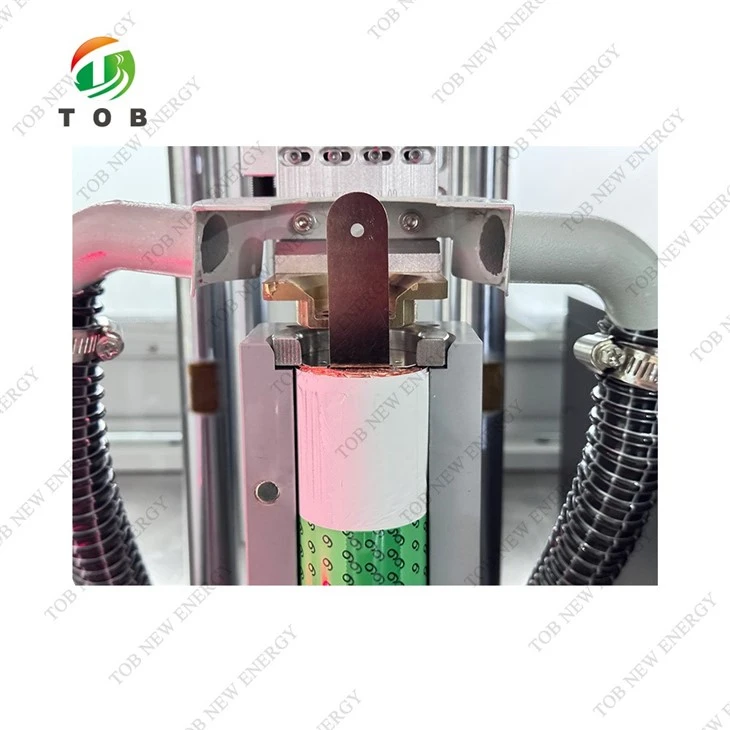

● تعمل الآلة عن طريق وضع خلية البطارية الأسطوانية المسطحة بشكل آمن باستخدام أداة تثبيت دقيقة. بعد الوضع اليدوي للمجمع الحالي، يقوم رأس الضغط الهوائي بتطبيق ضغط موحد لتثبيت منطقة اللحام. يقوم نظام الليزر المتحكم به galvo- بإجراء عملية لحام سريعة ودقيقة على كل من مجمعات التيار الموجبة والسالبة.

● تم تصميم هذا الجهاز لدعم تصميمات بطاريات الطاولة الحديثة، مما يساعد الشركات المصنعة على تحسين التوصيل الكهربائي، وتقليل المقاومة الداخلية، والحفاظ على جودة اللحام المتسقة طوال فترة الإنتاج.
بفضل التحكم المعتمد على PLC- والتصميم الميكانيكي المريح، توفر الماكينة تشغيلًا موثوقًا وسهل التكامل واستقرار الإنتاج على المدى الطويل-.



مبدأ العمل وتدفق العملية

مبدأ العمل:

● تجمع الآلة بين تحديد المواقع الميكانيكية، والضغط الهوائي، والتحكم في طاقة الليزر لتحقيق لحام دقيق وقابل للتكرار لمجمعات تيار البطارية.

تدفق العملية:

● ضع خلية البطارية الأسطوانية المسطحة يدويًا

● وضع المجمع الحالي يدويا

● أسطوانة هوائية تقوم بضغط وتثبيت المجمع

● يقوم نظام الليزر الجلفانومتر بإجراء لحام دقيق

● يتم لحام المجمعات الإيجابية والسلبية بالتتابع

● استخلاص الغبار ينظف منطقة اللحام

● يتم نقل الخلية الملحومة يدويًا إلى عملية التغليف



مكونات النظام الرئيسية:

● نظام تحديد المواقع الخلية
يضمن المحاذاة الدقيقة للخلايا الأسطوانية باستخدام الأسطوانات الهوائية والتركيبات الدقيقة.

● لحام الصحافة الجمعية الرأس

يوفر ضغطًا مستقرًا وموحدًا من خلال الأسطوانات الهوائية والأدلة الخطية وآليات الزنبرك.

● نظام اللحام بالليزر

يشتمل على ماسح جلفانومتر وأسطوانات تحديد المواقع ومصدر ليزر صناعي -لحام مجمع التيار عالي السرعة.

● نظام التحكم الكهربائي

تضمن وحدة التحكم PLC، وشاشة HMI التي تعمل باللمس، وأجهزة الاستشعار، والمرحلات، ومكونات السلامة التحكم الدقيق في العملية والسلامة التشغيلية.

● إطار الآلة وضميمتها

تم تشييده باستخدام الفولاذ الهيكلي، ومنصات{0}مطلية مقاومة للتآكل، ومغلفات أمان مصنوعة من سبائك الألومنيوم مع ألواح PVC شفافة.



المعلمات التقنية للمعدات

● معدل تأهيل المنتج: 99% (يشير فقط إلى تخريد المنتج الناتج عن أسباب تتعلق بالمعدات)

● سعة/سرعة المعدات الفردية (آلة واحدة): أكبر من أو تساوي 2PPM (تختلف قليلاً حسب معالجة المواد)

● معدل استخدام المعدات: أكبر من أو يساوي 95% (الأخطاء الناجمة عن المعدات فقط)

● المعدات الكهربائية: الجهد 380 فولت، 50 هرتز؛ تقلب الجهد أقل من ± 10%

● قوة المعدات: 10 كيلو وات

● متطلبات مصدر الهواء: أكبر من أو يساوي 0.6 ميجا باسكال (مقدم من العميل)

● الهواء المضغوط: الضغط 0.5-0.7 ميجا باسكال، الاستخدام 100 لتر/دقيقة

● يجب أن يحقق تصميم الماكينة أداءً مريحًا ممتازًا

● يُفضل أن تكون المواد الهيكلية للماكينة من الألومنيوم أو الفولاذ المقاوم للصدأ أو مطلية بالكهرباء لمنع-التآكل



التطبيقات النموذجية لآلة اللحام بالليزر
● إنتاج بطاريات ليثيوم أيونية ذات طاولات أسطوانية-.

● خطوط إنتاج البطاريات التجريبية

● مختبر-لرفع مستوى-حجم الإنتاج-.

● حلول تصنيع البطاريات المخصصة

● عمليات اللحام المتقدمة للبحث والتطوير في البطاريات



المزايا الرئيسية
● مصممة خصيصًا لهياكل البطاريات الأسطوانية

● اللحام بالليزر-عالي الدقة لمجمعات التيار

● جودة لحام مستقرة بمعدل إنتاجية أكبر من أو يساوي 99%

● يدعم الإنتاج المتسق في خطوط تصنيع البطاريات

● مناسبة لكل من الخطوط التجريبية والإنتاج القابل للتطوير

● سهولة التكامل مع أنظمة إنتاج البطاريات الموجودة
